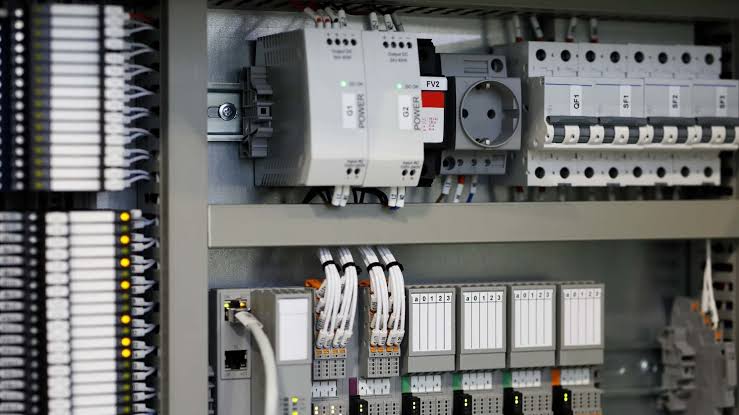

Como funciona o CLP

Se você encostasse em uma panela que acabou de sair do fogão e precisasse tirar sua mão dali, seu cérebro faria essa ação em frações de segundos. Na indústria, as máquinas também precisam tomar decisões extremamente rápidas, como mover uma caixa de lugar ou até desligar uma esteira por segurança. Mas as máquinas não pensam… ou será que pensam? Bem-vindo ao mundo do CLP (Controlador Lógico Programável), o cérebro eletrônico que revoluciona a automação industrial.

O que é o CLP

O CLP ou PLC (do inglês Programmable Logic Controller) é um equipamento eletrônico projetado para operar em ambientes de processos industriais. Como o cérebro de uma operação, sua principal função é monitorar tudo o que acontece na máquina (através de sensores) e tomar decisões rápidas para controlar o processo industrial.

Para que o queridinho cérebro das indústrias tome as melhores decisões, ele precisa de todos os seus componentes trabalhando juntos: memória, cartão de entrada, processador e cartão de saída.

Funcionamento dos componentes de um CLP

CARTÃO DE ENTRADA

Nossos olhos, ouvidos, nariz e terminações nervosas da pele são como se fossem o nosso cartão de entrada. São eles que captam o que está acontecendo ao nosso redor (luz, som, calor) e enviam essa informação para dentro. No CLP não é muito diferente: ele é a porta de entrada de informações. Os cartões recebem os sinais elétricos dos sensores (como os de temperatura, pressão, etc.) e os traduzem para uma linguagem que o “cérebro” da máquina consiga entender.

MEMÓRIA

Você sabe que o gelo é gelado porque sua memória armazenou essa informação. A memória do CLP tem a mesma função! É ela que armazena o programa escrito pelo usuário (ex.: “Se a temperatura passar de 100°C, desligue o forno”) e que guarda os dados temporários sobre o que está acontecendo na máquina naquele exato momento.

PROCESSADOR / CPU

É como se fosse a parte pensante do nosso cérebro, o grande mestre da operação. O processador lê os dados do cartão de entrada, consulta o programa armazenado na memória e decide o que a máquina deve fazer em seguida. Ele tem a capacidade de fazer isso milhares de vezes por segundo!

CARTÃO DE SAÍDA

São os cartões de saída que enviam os comandos do processador para o mundo real. Eles disparam os sinais elétricos que vão ligar um motor, por exemplo. É como se fossem os nossos músculos. Quando o nosso cérebro decide agir, ele manda um sinal para os nossos braços ou pernas se moverem. Nossos músculos são as “saídas” do nosso corpo.

Programação do CLP

Assim como os microcontroladores já vistos em outros textos do Energia Inteligente, é necessário programar o equipamento responsável por controlar as máquinas de uma indústria.

Você provavelmente já ouviu falar sobre C++, Python, entre outras linguagens de programação comumente vistas no nosso dia a dia e que nos permitem programar diversas coisas. Com o CLP não é diferente!

O CLP pode ser programado com diferentes tipos de linguagens, como o Diagrama de Blocos Funcionais (FBD) e o Grafcet ou SFC (focado em etapas e transições). Entretanto, a linguagem mais popular é a Ladder. Como o próprio nome diz (escada, em inglês), sua estrutura visual realmente parece uma escada, como veremos a seguir.

A imagem acima é a representação de um código na linguagem Ladder. O circuito mostrado nela é conhecido como “selo”, um conceito que veremos na prática um pouco mais para frente.

Na linguagem Ladder, imaginamos que o lado esquerdo de todas as linhas (ou degraus da escada) inicia energizado. As entradas — que representam botões, sensores e outros equipamentos que leem o que está acontecendo na máquina — são indicadas por duas barras verticais, como vemos na imagem.

Mas qual a diferença entre os símbolos com e sem a barra diagonal no meio?

• O símbolo sem a barra diagonal (| |) é chamado de contato Normalmente Aberto (NA). Ele inicia impedindo a passagem de energia e só permite que ela flua se você ativá-lo (como ao apertar um botão, por exemplo).
• O símbolo com a barra diagonal (|/|) é chamado de contato Normalmente Fechado (NF). Em contrapartida, ele já inicia permitindo a passagem de energia e só a interrompe quando você o ativa.

Por fim, as saídas são representadas por um símbolo muito parecido com os famosos parênteses ( ), ficando sempre no final da linha. Elas são ativadas assim que a energia chega até elas. Por exemplo: se você aperta um botão que permite a passagem de energia e ela flui até a saída correspondente a um cilindro, esse cilindro será fisicamente ativado.

Agora vamos ver um código na prática:

O circuito acima é o famoso “selo” da programação em Ladder. Para entendê-lo, vamos imaginar que a entrada “LIGA” seja um botão físico (Botão 1) e a entrada “DESLIGA” seja outro botão (Botão 2).

Note que, logo abaixo do Botão 1, existe uma entrada também chamada “LÂMPADA”. Ela está vinculada à saída “LÂMPADA”, o que significa que, assim que a saída for ativada, essa entrada também será ativada automaticamente, fechando o contato e permitindo a passagem de energia.

O circuito funciona da seguinte forma:

1. Ligando o sistema: Ao apertar o Botão 1 (LIGA), a energia passa por ele e chega até a saída, ligando a lâmpada. Isso acontece porque o Botão 2 (DESLIGA) é um contato Normalmente Fechado (NF), ou seja, ele já permite a passagem de energia por padrão.
2. O efeito do selo: Na indústria, botões de ligar costumam ser “botões de pulso”, ou seja, assim que você tira o dedo, eles param de enviar energia. Porém, no exato momento em que a lâmpada ligou no passo anterior, ela ativou a entrada “LÂMPADA”. Assim, a energia cria um caminho alternativo e continua fluindo por essa entrada, mantendo a saída ligada mesmo após você soltar o Botão 1. Isso é o “selo”!
3. Desligando o sistema: Se quisermos desligar a lâmpada física, precisamos interromper o fluxo de energia. Para isso, basta acionar o Botão 2 (DESLIGA). Como ele é NF, ao ser ativado ele “abre”, bloqueando a passagem de energia. Isso desfaz o selo e desliga a saída.

Abaixo, veja a imagem de um código completo:

Para finalizar, é importante destacar que a linguagem Ladder não se limita apenas aos contatos e saídas básicas que vimos até aqui. Ao explorar um pouco mais, você verá que existem outras ferramentas fundamentais para automações mais complexas, como blocos de contadores (para registrar quantidades de peças, por exemplo), temporizadores (para atrasar ou manter um acionamento por determinado tempo), comparadores matemáticos, entre outros.

CLP na Indústria 4.0

Na introdução, foi comentado sobre como o CLP revoluciona a indústria. Porém, não foi utilizado o termo “revolucionou”, e sim “revoluciona”, porque essa transformação ainda está acontecendo. O CLP continua presente na indústria e evolui lado a lado com os avanços da Indústria 4.0.

Ele deixa de executar apenas comandos básicos e passa a atuar como um verdadeiro hub de dados. Dessa forma, integra o chão de fábrica aos sistemas digitais, como a nuvem, por meio de protocolos de comunicação modernos, como o MQTT, permitindo que as informações dos processos sejam coletadas, transmitidas e utilizadas de maneira mais eficiente.

Além disso, os CLPs atuais oferecem maior flexibilidade, suportando linguagens de programação padronizadas, como as definidas pela norma IEC 61131-3, e integrando-se a softwares mais modernos. Isso possibilita recursos como diagnósticos remotos, geração de relatórios e ajustes em tempo real.

Na prática, essas características trazem diversos benefícios para a operação industrial. Os dados coletados pelo CLP podem, por exemplo, auxiliar na manutenção preditiva, identificando padrões que indiquem possíveis falhas antes que elas ocorram. Também podem contribuir para a rastreabilidade da produção, permitindo acompanhar as etapas do processo e identificar possíveis gargalos. Além disso, a integração com sistemas como MES e ERP facilita a comunicação entre o chão de fábrica e os setores administrativos, enquanto o monitoramento contínuo dos sensores pode contribuir para um controle de qualidade mais automatizado, reduzindo a necessidade de intervenções manuais.

Conclusão

Como vimos ao longo do texto, comparar o CLP ao sistema nervoso e ao cérebro humano não é nenhum exagero. Desde a captação de informações no mundo físico pelos cartões de entrada até a execução de comandos precisos criados em linguagens como a Ladder, esse equipamento é o grande maestro por trás da velocidade, segurança e eficiência das linhas de produção.

Nos dias atuais, o CLP continua sendo fortemente utilizado nas indústrias, mas evoluindo cada vez mais. A tendência é que ele siga caminhando lado a lado com a Indústria 4.0, suprindo todas as novas necessidades que surgem no mercado — atuando não apenas no controle de máquinas, mas como um verdadeiro núcleo inteligente de dados.

Por isso — e por todas as outras vantagens que oferece às indústrias —, o CLP revolucionou e continua revolucionando a automação. Seja em uma simples esteira de transporte ou em uma complexa fábrica inteligente conectada à nuvem, o “cérebro” da indústria está sempre trabalhando para dar o próximo passo.
